یکی از محدودیت‌های فولادگذاری جهت اعضای خمشی یا فشاری، محدودیت مربوط به میلگردهای انتظار خم شده می‌باشد که برای کاهش ابعاد ستون در طبقات بالایی باید آرماتورهای طولی انتظار طبقات بالایی را با شیب مناسب خم بدهیم در واقع زمانی که تعداد میلگردها در ستون بالایی و پایینی برابر باشد ولی فاصله و سایز آنها متفاوت باشد، لازم است میلگردهای انتظار مطابق تصویر فوق خم شوند. در این مطلب شیب مناسب و الزامات این قسمت را بیشتر توضیح می‌دهیم:

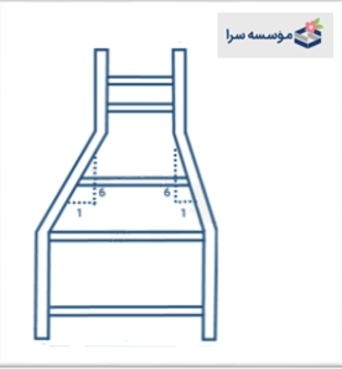

شیب مناسب قسمت مایل میلگردهای خم شده چه مقدار باید باشد؟ شیب قسمت مایل میلگردهای خم شده نسبت به محور ستون نباید از 1 به 6 تجاوز کند. همچنین قسمت‌های فوقانی و تحتانی قسمت مایل باید موازی با محور ستون باشند. با محاسبه و در نظر گرفتن شیب با نسبت 1 به 6 می‌توان بعد ستون طبقه فوقانی را محاسبه کرده و یا از درستی و یا نادرستی اجرای خم آرماتور اطلاع پیدا کرد.در زیر با روش‌های محاسبه‌ی این قسمت آشنا می‌شوید: در شکل زیر قسمت‌های بعد ستون طبقه فوقانی و تحتانی ، ارتفاع آرماتورگذاری و حداکثر طول تصویر افقی آرماتور شیب‌دار را مشاهده می‌کنید.

شیب مناسب خم

اما آیا همیشه بدون محدودیت، مجاز به خم کردن میلگردهای طولی هستیم؟

در پاسخ باید گفت خیر. گاهی وجه ستون یا دیوار بیش‌تر از 75 میلی‌متر عقب نشستگی یا پیش‌آمدگی دارد،در این صورت است که دیگر میلگردهای طولی ممتد نباید به صورت خم شده به کار برده شوند، همچنین لازم است در محل عقب نشستگی میلگرد‌های انتظار مجزا برای اتصال به میلگردهای وجوه عقب نشسته پیش‌بینی شوند. که در هر حالت باید ضوابط مربوط به مهارها و وصله‌ها در منطقه تغییر مقطع رعایت شوند.

توضیحات و نکات ارائه شده در این مطلب برگرفته از مبحث نهم مقررات ملی ساختمان بوده است، در ادامه می‌توانید یک ویدئو حل تسترا مشاهده کنید.
